Satu Layar Berisi Satu Pabrik: Bedah Control Room dan Loop Kontrol DCS

Arsitektur DCS: kendali tersebar, pantauan terpusat

DCS membagi kendali ke banyak controller lokal, lalu menampilkannya terpusat di control room. Sensor suhu, tekanan, dan level mengirim sinyal ke controller untuk dipantau operator. Kata distributed dalam namanya berarti kendali tersebar di lapangan, bukan menumpuk di satu komputer pusat, sehingga gangguan pada satu bagian tidak melumpuhkan seluruh pabrik [1][2].

Tiga lapisnya mudah dibaca: sensor lapangan mengukur suhu dan tekanan, controller lokal mengolah sinyal menjadi perintah, dan layar operator menampilkan kondisi pabrik. Operator panel melihat gambaran besar pabrik dari sinyal, sementara operator lapangan memeriksa alatnya secara fisik. Dua peran ini bekerja bersama.

Loop kontrol: dari sensor ke katup, lalu kembali lagi

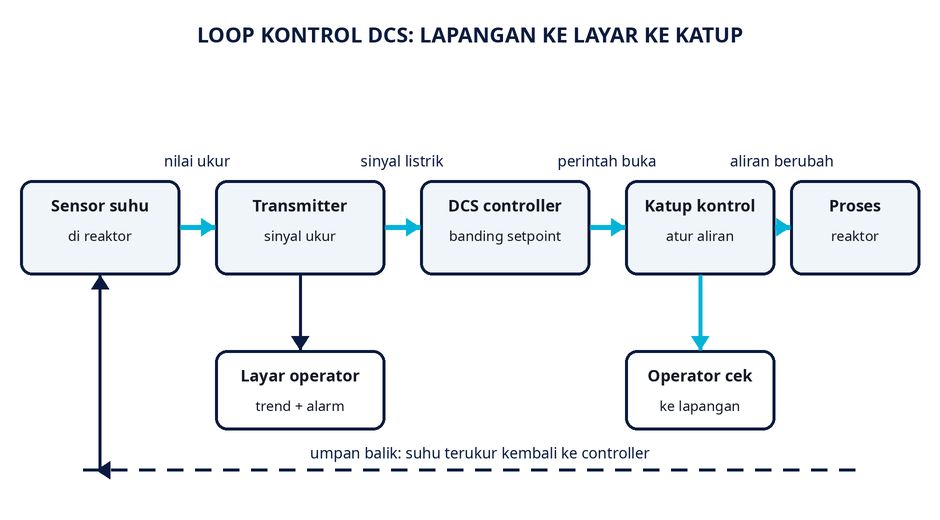

Loop bekerja berurutan: sensor mengukur, transmitter mengirim sinyal, DCS membandingkan, katup bergerak. Gerakan katup mengubah proses, perubahan itu diukur lagi oleh sensor, dan putarannya berlanjut. Loop ini berputar terus tiap detik; itulah sebabnya suhu reaktor dapat stabil tanpa disentuh tangan [1].

Inti keputusannya diringkas hubungan Error = Setpoint − Nilai ukur. Controller bekerja dari selisih antara nilai ukur dan setpoint atau target yang ditetapkan insinyur proses. Suhu di bawah target, pemanas dibuka; di atas target, aliran dikecilkan. Setpoint datang dari batas aman dan kualitas produk, bukan dari kebiasaan operator.

Setpoint, tren, dan alarm: cara operator panel membaca pabrik

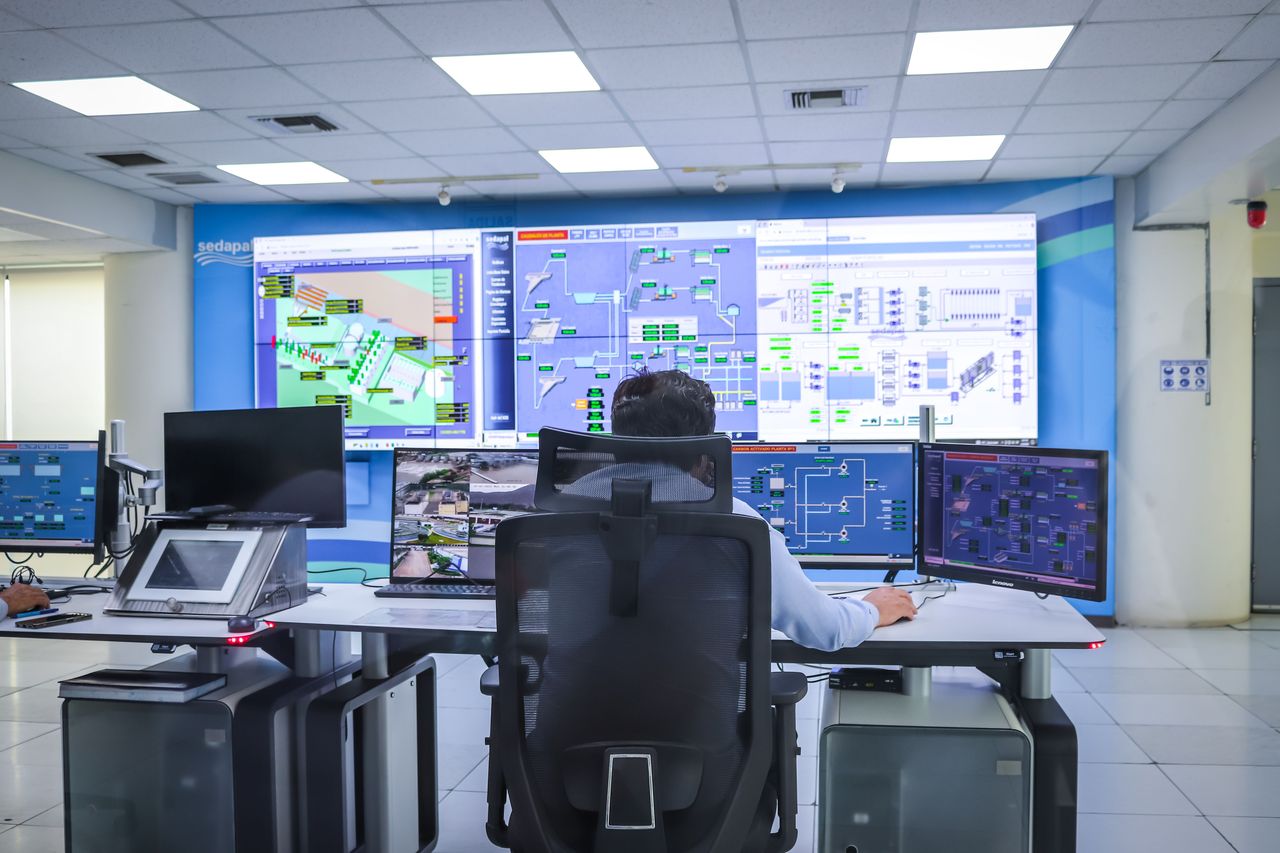

Satu operator dapat memantau banyak unit sekaligus lewat ringkasan layar, grafik tren, dan daftar alarm. Operator membaca tren, bukan angka sesaat, karena arah penyimpangan memberi tahu lebih banyak daripada nilai pada satu detik yang terisolasi. Warna dan bunyi alarm memberi tahu bagian mana yang mulai menyimpang dari kondisi normal [1][3].

Membaca tren adalah keterampilan membedakan gangguan yang sedang tumbuh dari gangguan yang sudah selesai. Angka sesaat dapat menipu; garis tren menunjukkan apakah proses sedang menjauh dari target atau sedang kembali.

Saat sinyal meragukan: radio ke lapangan dan cek fisik

Apabila sinyal di layar meragukan, operator panel menghubungi operator lapangan lewat radio untuk cek fisik alatnya. Urutannya jelas: alarm berbunyi dan panel menandai unitnya, radio ke lapangan meminta cek fisik alat, lalu keputusan diambil bersama setelah panel dan lapangan sepakat. Cek fisik memisahkan gangguan asli dari sensor yang salah baca [1][4].

Layar dan lapangan adalah dua sumber kebenaran yang saling mengoreksi. Keputusan diambil dari layar ditambah cek fisik, bukan dari salah satunya, karena sensor yang rusak dapat membuat pabrik terlihat sakit padahal alatnya sehat, dan sebaliknya.

Panel yang tidak pernah kosong dan serah terima shift

Control room dijaga bergantian selama pabrik berjalan, termasuk malam dan hari libur. Serah terima shift memastikan daftar alarm aktif dan gangguan kecil berpindah jelas ke operator berikut, dan tren dilihat terus agar arah gangguan terbaca oleh siapa pun yang sedang bertugas [3].

Panel yang kosong beberapa menit saja dapat membuat alarm pertama tidak terbaca siapa pun. Karena itu kesinambungan penjagaan panel adalah bagian dari desain pengoperasian yang aman, bukan sekadar urusan jadwal kerja.

Kesimpulannya

Layar itu jendela, loop kontrolnya yang bekerja: sensor dan katup bergerak tiap detik, controller menjaga jarak dari target, dan operator menjaga arahnya serta memanggil cek fisik saat sinyal meragukan. Artikel ini menjadi cara baca dasar control room, karena hampir semua bedah alat berikutnya akan kembali ke loop yang sama.
