Menilai Cooling Tower dengan Benar: Wet Bulb, Range, Approach, dan Neraca Air

Wet bulb: suhu batas yang tidak dapat dilawan tower

Perhatikan termometer yang bohlamnya dibungkus kain basah lalu ditiup udara. Air di kain menguap, mengambil panas dari termometer, dan suhu yang terbaca turun sampai mencapai keseimbangan antara pendinginan oleh penguapan dan pemanasan oleh udara. Suhu keseimbangan itulah wet bulb (bola basah). Ia menggabungkan suhu udara dan kelembapannya dalam satu angka: udara kering memberi wet bulb rendah, udara jenuh memberi wet bulb sama dengan suhu udaranya sendiri [2][4].

Cooling tower bekerja dengan cara yang sama persis: sebagian kecil air menguap untuk mendinginkan sisanya. Karena itu air dingin yang keluar tidak akan pernah dapat lebih dingin dari wet bulb udara di sekitarnya. Pendinginan evaporatif mempunyai batas termodinamika yang keras, dan batas itu bergerak setiap hari mengikuti cuaca. Hari lembap adalah hari terberat cooling tower, karena wet bulb naik dan ruang pendinginan yang tersedia menyempit. Kinerja cooling tower karena itu selalu dinilai relatif terhadap wet bulb, bukan terhadap angka absolut [1][3].

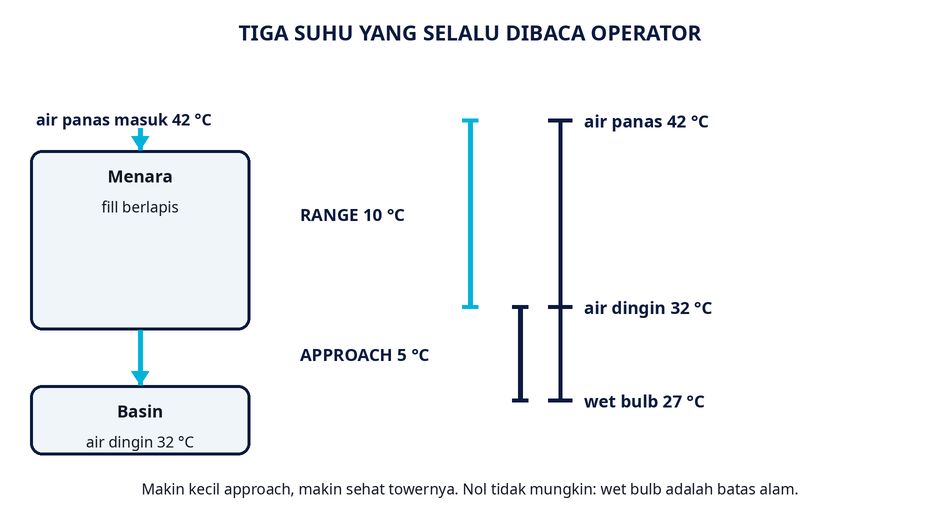

Range dan approach: dua selisih dengan dua tugas berbeda

Range adalah selisih suhu air panas masuk dan air dingin keluar. Ia menunjukkan beban panas yang dipikul tower dari proses: makin besar beban pabrik, makin besar range yang diminta. Range pada dasarnya adalah cerita tentang proses, bukan tentang tower. Approach adalah selisih suhu air dingin keluar dan wet bulb. Ia menunjukkan seberapa dekat tower bekerja mendekati batas alamnya, dan ia adalah cerita tentang kondisi tower itu sendiri [3].

Keduanya digabung dalam efektivitas: efektivitas sama dengan range dibagi (range tambah approach). Pada contoh kita, range 10°C dan approach 5°C memberi efektivitas 10 dibagi 15, yaitu 67 persen. Angka ini memungkinkan perbandingan yang adil antarhari dan antartower, sesuatu yang tidak pernah dapat diberikan suhu air dingin sendirian. Pendekatan desain yang lebih kecil memang lebih baik, tetapi menuntut fill lebih luas dan udara lebih banyak, sehingga approach adalah keputusan ekonomi yang dibayar dengan ukuran dan daya kipas.

Membaca kesimpulan: range menceritakan proses, approach menceritakan tower

Cara membacanya kini jelas. Apabila suhu air dingin naik karena range membesar, proses sedang meminta lebih banyak: tower hanya menjalankan tugas yang lebih berat. Apabila suhu air dingin naik karena approach melebar dari desainnya, tower sedang sakit. Approach yang melebar dari desain biasanya merupakan tanda fill kotor, nozzle buntu, atau aliran udara kurang [1]. Tiga penyebab itu semuanya mekanis dan semuanya dapat diperbaiki, tetapi tidak akan pernah terdeteksi apabila yang dicatat hanya suhu air dingin.

Di sinilah kesalahan penilaian paling sering terjadi di lapangan: operator membandingkan suhu air dingin antarhari tanpa mencatat wet bulb, lalu menyimpulkan tower menurun padahal yang berubah adalah cuaca. Atau sebaliknya, hari kering menutupi fill yang mulai kotor karena approach terlihat masih masuk akal. Mencatat tiga suhu (air masuk, air keluar, wet bulb) setiap shift mengubah logsheet dari arsip menjadi alat diagnosis [3].

Beban panas: dari logsheet menjadi megawatt

Beban panas yang dibuang tower dihitung dengan Q = m × cp × ΔT, dengan m laju massa air, cp kalor jenis air 4,186 kJ/kg°C, dan ΔT adalah range. Dengan tiga angka ini beban tower tidak lagi ditebak. Contoh hitungan lengkapnya: aliran 1.000 m³/jam pada range 10°C berarti sekitar 41,9 GJ panas dibuang tiap jam, terus-menerus. Angka itu setara 11,6 MW, kira-kira kebutuhan listrik belasan ribu rumah [1][4].

Persamaan sederhana ini juga mengajarkan cara memeriksa kewajaran data: apabila range tercatat besar tetapi beban proses diketahui kecil, terdapat instrumen yang tidak jujur. Sebaliknya, beban yang naik bertahap tanpa perubahan produksi dapat menjadi petunjuk awal penukar panas yang mulai kotor di sisi proses. Neraca panas adalah bahasa bersama antara utilitas dan proses, dan range adalah kata pertamanya.

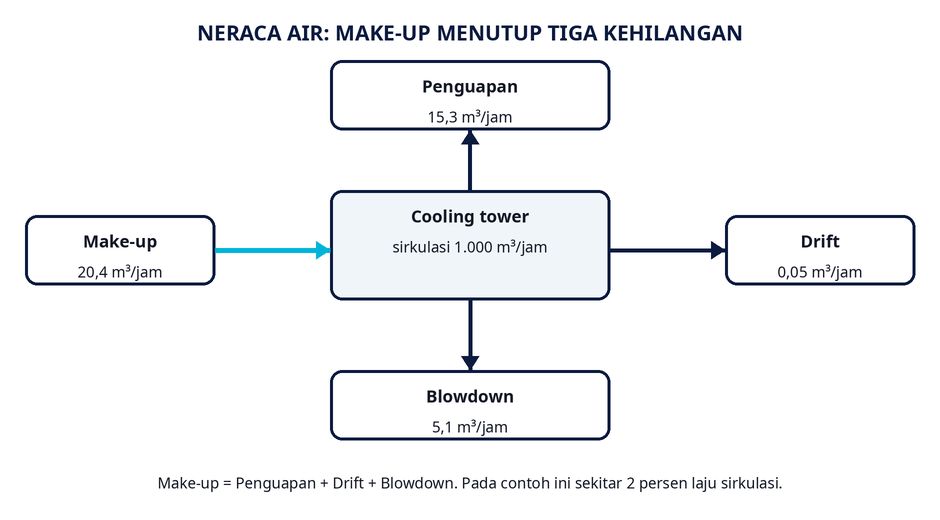

Neraca air: dari mana angka make-up 20,4 m³/jam

Air sirkulasi berkurang lewat tiga jalan: menguap saat mendingin, terbawa angin sebagai drift, dan dibuang sengaja sebagai blowdown. Make-up adalah air baru yang menutup ketiganya, dan besarnya dapat dihitung, bukan ditebak. Penguapan dihitung dengan E = 0,00085 × F × ΔT × 1,8, dengan F aliran sirkulasi dan ΔT adalah range. Pada contoh kita, E sama dengan 15,3 m³/jam. Drift jauh lebih kecil, hanya 0,05 m³/jam. Jadi pada range 10°C, make-up umumnya sekitar 2 persen dari laju sirkulasi, dan penguapan selalu merupakan komponen terbesarnya, pada contoh ini 75 persen dari total [3].

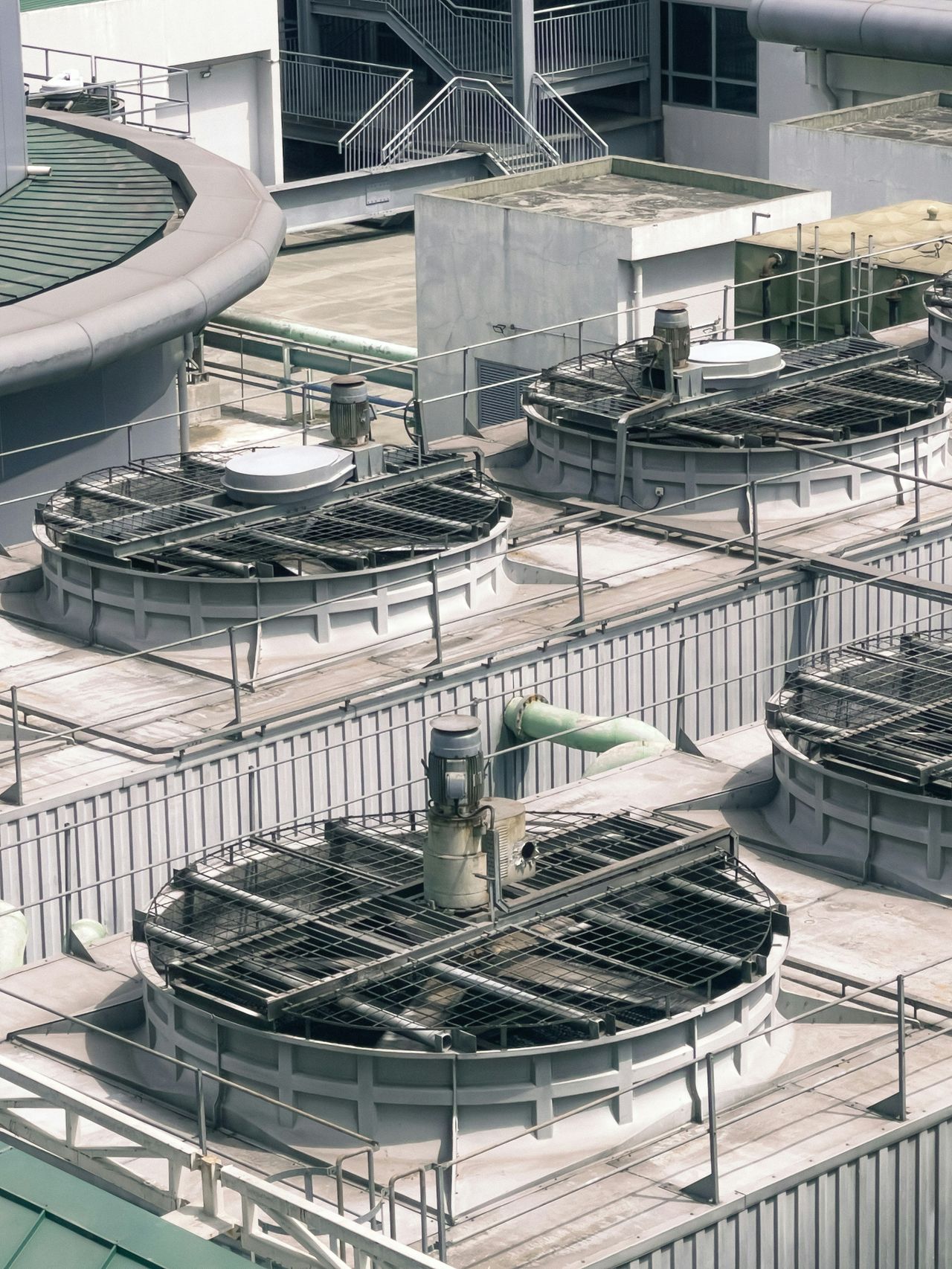

Komponen ketiga diatur oleh cycles of concentration atau COC, yaitu perbandingan garam terlarut di air sirkulasi terhadap air make-up. Penguapan meninggalkan garamnya, sehingga konsentrasi naik terus. Blowdown adalah pengendalinya: B = E / (COC − 1), yang pada COC 4 memberi 5,1 m³/jam. Totalnya 15,3 tambah 0,05 tambah 5,1 sama dengan 20,4 m³/jam make-up. Operator menjaga COC dengan mengatur blowdown mengikuti konduktivitas air sirkulasi, karena COC terlalu tinggi memicu kerak dan korosi, sedangkan COC terlalu rendah membuang air dan bahan kimia pengolahan secara percuma [1].

Kesimpulannya

Kesimpulan untuk cooling tower tidak pernah tertulis pada suhu air dinginnya, melainkan pada tiga selisih: range yang menceritakan beban proses, approach yang menceritakan kesehatan tower, dan jarak keduanya terhadap wet bulb yang menceritakan batas alam hari itu. Dengan lembar ringkasan ini, membaca logsheet berubah dari tebakan menjadi diagnosis: beban naik terlihat di range, tower sakit terlihat di approach, dan air yang hilang terhitung rapi sebagai penguapan, drift, dan blowdown. Angka-angka yang sama akan muncul di setiap shift, sehingga penilaian yang konsisten menjadi mungkin.
