Heat Exchanger: Alat Paling Sederhana yang Paling Sering Menyebabkan Pabrik Shutdown

Persamaan dasar dan tiga arsitektur yang bersaing

Heat exchanger bertugas memindahkan panas dari satu fluida ke fluida lain tanpa mencampurkan keduanya. Laju perpindahan panasnya dirangkum oleh persamaan desain yang mendasar, Q = U dikali A dikali beda suhu rata-rata logaritmik, dengan U sebagai koefisien perpindahan panas keseluruhan dan A sebagai luas permukaan [1]. Seluruh seni mendesain alat ini adalah mengendalikan ketiga faktor tersebut terhadap biaya dan keandalan.

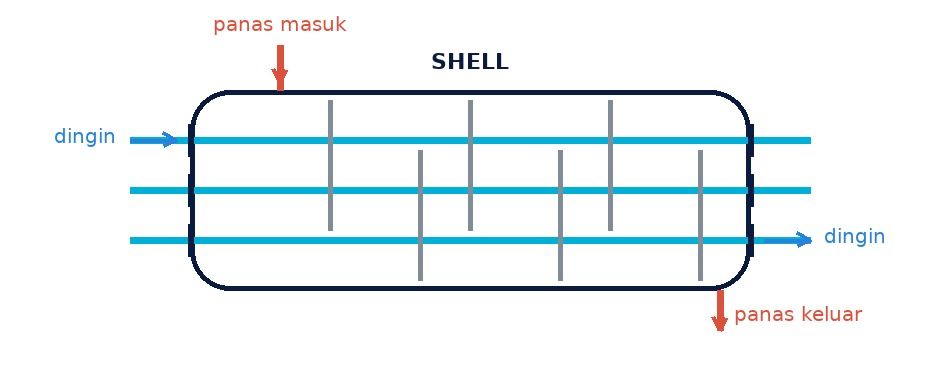

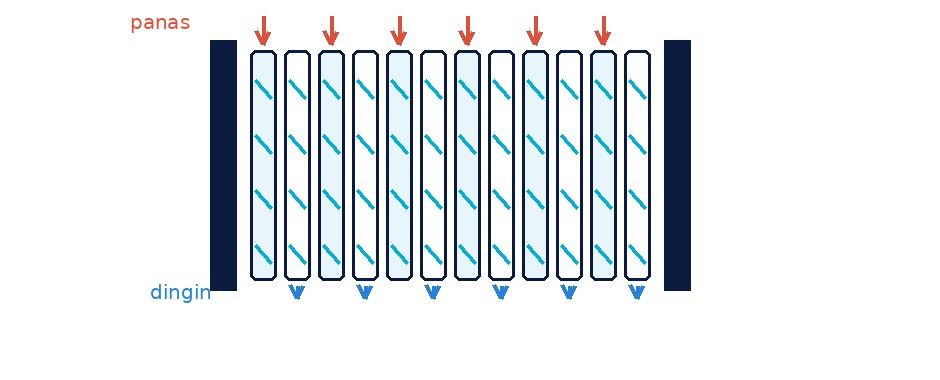

Arsitektur yang paling umum ada tiga. Shell and tube menempatkan satu fluida di dalam berkas tabung dan fluida lain di selongsong luarnya; desainnya sederhana, kuat, dan paling tahan terhadap tekanan serta suhu tinggi, sehingga mendominasi kilang dan petrokimia [3]. Plate heat exchanger menggunakan lempengan logam berlapis yang ringkas. Air cooler membuang panas ke udara melalui sirip yang ditiup kipas. Hampir seluruh pabrik memiliki ketiganya untuk tugas yang berbeda-beda [4].

Fouling sebagai tahanan panas yang tumbuh perlahan

Musuh utama alat ini bernama fouling, yaitu endapan mineral, kerak, atau coke yang menempel sedikit demi sedikit di permukaan tabung. Lapisan tipis ini bertindak sebagai isolator panas yang disisipkan secara paksa di jalur perpindahan. Dalam bahasa persamaan desain, fouling menambah satu tahanan termal pada rangkaian, sehingga nilai U efektif dari alat yang sama terus menurun dari bulan ke bulan [2]. Alatnya tidak berubah; yang berubah adalah performanya.

Fakta yang harus diterima sejak tahap desain adalah bahwa fouling tidak dapat dicegah secara total, melainkan hanya diperlambat. Karena itu desain heat exchanger selalu menyisakan fouling margin, yaitu cadangan kinerja yang sengaja disediakan untuk dikonsumsi oleh kerak selama operasi [3]. Margin ini bukan kemewahan; ia adalah pengakuan tertulis bahwa alat akan kotor, dan desainer yang mengabaikannya sedang menjadwalkan masalah untuk orang lain.

Mengapa pembersihannya selalu berarti berhenti

Ketika kerak sudah menebal, pilihan pembersihannya hanya dua. Hydroblasting menyemprot endapan dengan air bertekanan sangat tinggi sampai endapan tersebut rontok dari permukaan tabung. Chemical cleaning melarutkan endapan dengan bahan kimia yang dipilih sesuai dengan jenis keraknya [2]. Keduanya efektif, dan keduanya memiliki syarat yang sama, yaitu alat harus berhenti dan dibuka.

Tidak ada cara membersihkan heat exchanger sambil tetap beroperasi, karena permukaan yang harus dibersihkan berada di dalam alat yang sedang menahan fluida proses bertekanan. Konsekuensi ekonominya besar: sebelum kerak dibersihkan pun, panas yang tidak berpindah secara sempurna memaksa pabrik menggunakan steam lebih banyak, suhu target tidak tercapai, dan kapasitas produksi menurun secara perlahan [4]. Fouling mengubah masalah permukaan tabung menjadi masalah tagihan energi seluruh pabrik.

Deteksi dini melalui beda suhu dan beda tekanan

Karena fouling tumbuh secara perlahan, satu-satunya pertahanan yang rasional adalah monitoring yang terus-menerus. Dua sinyal yang paling jujur adalah beda suhu antaraliran dan beda tekanan di dalam alat. Kerak yang menebal menaikkan tahanan aliran sehingga beda tekanan merangkak naik, sementara kemampuan memindahkan panas merosot dan profil suhu menyimpang dari desainnya. Banyak pabrik bahkan memasang sensor pressure drop khusus untuk mendeteksi fouling sejak dini [4].

Pencegahan tetap lebih murah daripada pengobatan. Treatment air umpan mengurangi endapan mineral dari sumbernya, dan kecepatan aliran dijaga cukup tinggi agar kotoran tidak sempat menempel di dinding tabung [1]. Apabila sinyal monitoring mulai menyimpang, jadwal cleaning dimajukan sebelum kondisi menjadi parah, sehingga pembersihan darurat berubah menjadi pekerjaan terencana. Perbedaannya bukan teknis semata; cleaning terencana dilakukan ketika pabrik memilih berhenti, bukan ketika pabrik dipaksa berhenti.

Efek berantai sampai ke furnace dan shutdown terjadwal

Dampak fouling paling terasa di tempat yang jauh dari alatnya. Di kilang, rangkaian preheat yang bertugas memanaskan minyak mentah dengan memanen panas produk akan bekerja buruk apabila mengalami fouling. Panas yang gagal dipanen harus digantikan oleh furnace yang membakar lebih banyak bahan bakar untuk mencapai suhu target yang sama [4]. Satu lapisan kerak tipis dengan demikian menaikkan konsumsi bahan bakar satu unit proses.

Apabila dibiarkan, ujungnya selalu sama, yaitu shutdown terjadwal untuk cleaning besar. Heat exchanger adalah pengingat bahwa alat yang sederhana bukan berarti bebas masalah. Ia tidak bergerak, tidak berputar, dan nyaris tidak pernah berbunyi, tetapi kerak yang menumpuk di dalamnya mampu menghentikan pabrik sebesar apa pun [2].

Kesimpulannya

Heat exchanger mengajarkan pola pikir yang berlaku di seluruh pabrik: kinerja alat bukan sifat tetap, melainkan keadaan yang berubah dan harus dipantau. Fouling akan selalu datang; yang membedakan pabrik yang andal adalah seberapa cepat fouling tersebut terlihat dan seberapa siap jadwal pembersihannya. Artikel ini layak disimpan sebagai pengingat bahwa shutdown yang terencana selalu lebih murah daripada shutdown yang memaksa. Pembahasan berikutnya adalah bagaimana rangkaian preheat di kilang menghemat bahan bakar furnace.
