Tekanan Itu Nyawa di Pabrik Kimia: Cara Kerja Relief Valve dan Rupture Disk

Dari mana tekanan berlebih datang

Tekanan berlebih adalah salah satu penyebab utama kegagalan bejana tekan di industri proses [1], dan sumbernya lebih banyak daripada yang dibayangkan. Outlet yang tersumbat membuat pompa terus mendorong ke jalur yang tertutup. Kebakaran dari luar memanaskan isi bejana sampai tekanannya melonjak. Sistem pendingin yang mati membiarkan panas reaksi menumpuk. Reaksi yang tak terkendali menghasilkan gas lebih cepat daripada yang bisa dibuang. Bahkan cairan yang terperangkap di segmen pipa lalu memuai karena panas matahari cukup kuat untuk memecahkan pipa baja.

Ciri bersama semua skenario ini adalah tidak adanya peringatan yang sopan. Tekanan naik diam-diam mengikuti fisika, bukan mengikuti jadwal operator. Karena kenaikan itu tidak bisa dicegah untuk selalu tidak terjadi, filosofi pengamanannya bergeser: sediakan jalur keluar yang membuka sendiri tepat sebelum bejana mencapai batas kekuatannya. Di situlah dua alat kecil ini bekerja [2].

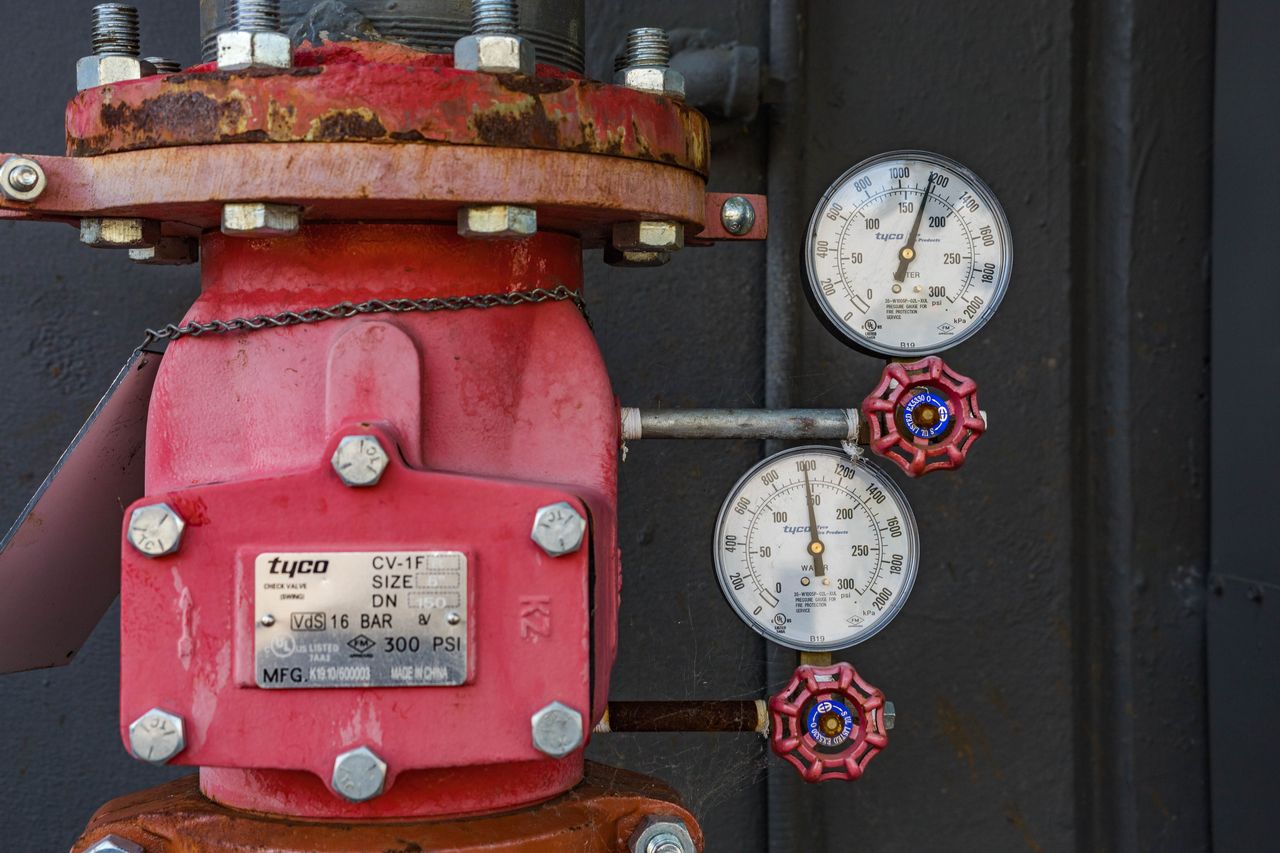

Relief valve: pegas yang berunding dengan tekanan

Relief valve ditahan tertutup oleh pegas yang dikalibrasi. Selama operasi normal, tekanan proses tidak cukup kuat mengalahkan pegas, dan katup diam menutup [3]. Begitu tekanan naik melewati set pressure, gaya dari fluida mengangkat katup dan fluida dibuang keluar menuju tempat yang aman. Saat tekanan turun kembali di bawah titik itu, pegas menutup katup secara otomatis. Alat ini bisa bekerja berulang kali tanpa diganti, dan itulah keunggulan utamanya.

Mekanismenya sederhana, tetapi kesederhanaan itu menuntut kalibrasi yang jujur. Pegas yang melemah, korosi pada dudukan, atau kerak yang menumpuk bisa mengubah perilaku valve tanpa terlihat dari luar. Valve yang sehat adalah valve yang kesetiaannya pada set pressure sudah dibuktikan, bukan diasumsikan. Bagian akhir artikel ini kembali ke soal pembuktian itu.

Rupture disk: membran yang dikorbankan sekali saja

Rupture disk menempuh filosofi berbeda. Ia berupa membran logam tipis yang dirancang jebol tepat pada tekanan tertentu. Sebelum jebol, ia tidak bocor sama sekali, menutup rapat seperti dinding bejana itu sendiri. Ketika tekanan mencapai titik jebolnya, responnya seketika dan jalurnya terbuka penuh [1]. Untuk fluida korosif atau lonjakan tekanan yang sangat cepat, kecepatan dan kerapatan ini mengalahkan valve mekanis mana pun.

Harganya adalah sifat sekali pakai. Rupture disk tidak bisa menutup lagi; sekali kejadian, ia wajib diganti baru dan proses harus berhenti sampai penggantian selesai. Itulah perbedaan mendasar kedua alat ini: relief valve adalah penjaga yang bisa bekerja berkali-kali, rupture disk adalah pengorbanan satu kali yang sangat bisa diandalkan pada momennya. Memilih di antara keduanya adalah memilih karakter risiko fluida dan skenario tekanannya [2].

Seni menentukan set pressure

Set pressure adalah keputusan paling krusial pada kedua alat ini, dan ia hidup di pita sempit: cukup tinggi di atas tekanan operasi normal agar tidak membuka tanpa alasan, tetapi cukup rendah di bawah batas kekuatan bejana agar sempat membuka sebelum bejana menyerah [2]. Menyimpang ke salah satu arah sama berbahayanya, hanya dengan cara yang berbeda.

Set terlalu rendah membuat valve membuka terus menerus, produk terbuang, dan katup bergetar rusak karena membuka menutup dengan cepat, gejala yang dikenal sebagai chatter. Set terlalu tinggi membuat bejana mencapai batasnya lebih dulu sebelum valve sempat membuka, yang berarti alat pengaman berubah menjadi hiasan. Karena pita aman ini sempit, set pressure tidak ditentukan oleh kebiasaan atau tebakan, melainkan oleh perhitungan terhadap skenario tekanan berlebih yang mungkin terjadi [3].

Kombinasi disk dan valve, plus disiplin inspeksi

Praktik yang lazim diterapkan di pabrik kimia adalah menggabungkan keduanya: rupture disk dipasang di depan relief valve untuk melindunginya dari fluida korosif atau lengket. Saat darurat, disk jebol lebih dulu, kemudian valve yang mengatur pembuangannya. Kombinasi ini umum karena jauh lebih murah mengganti disk daripada mengganti valve yang rusak korosi, sementara valve yang terlindungi mempertahankan kemampuan membuka dan menutupnya [1].

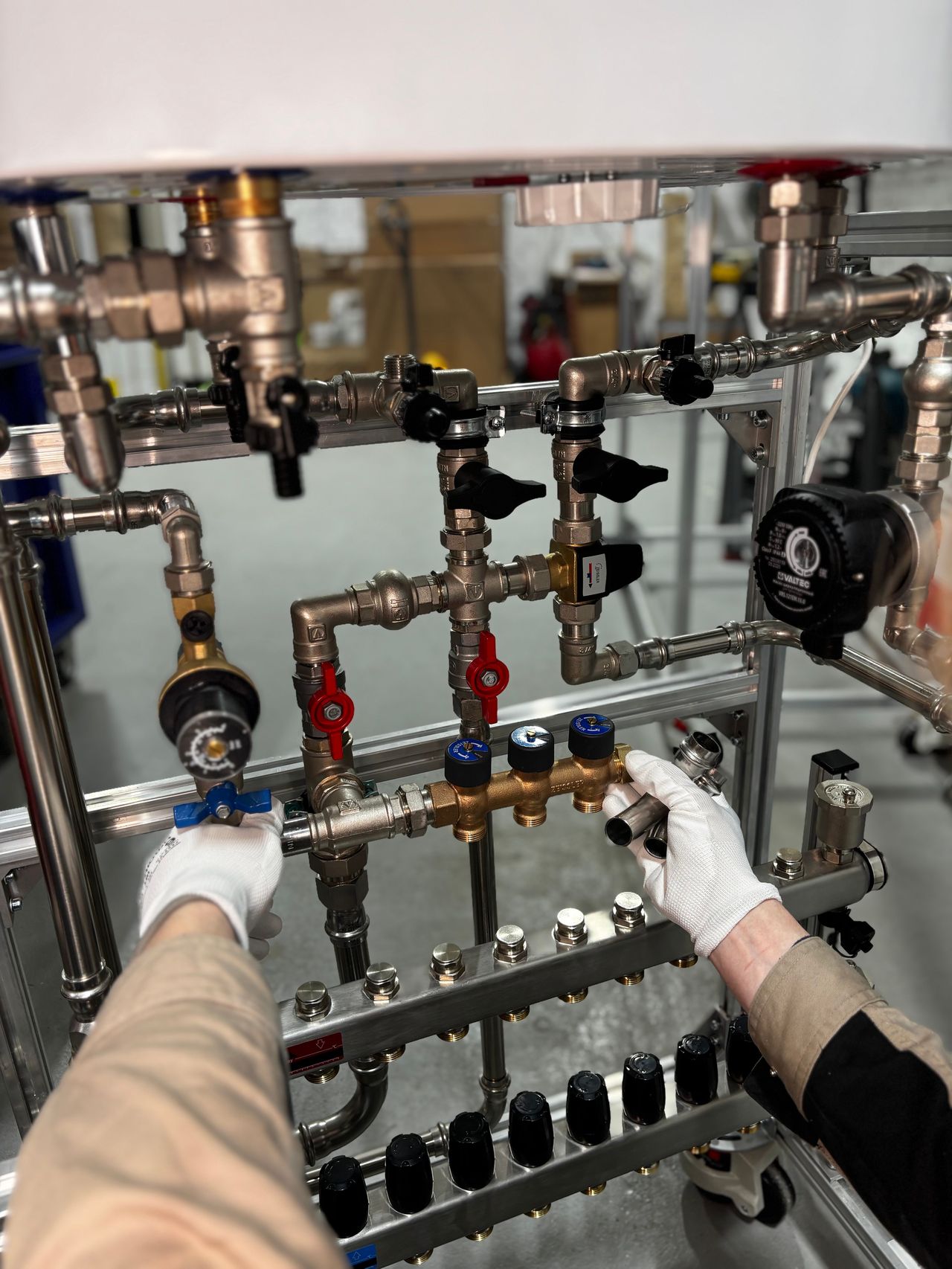

Perlindungan terakhir justru bersifat administratif: jadwal uji. Valve yang dibiarkan bertahun-tahun bisa macet karena korosi atau kerak, dan saat dibutuhkan ia tidak membuka. Karena itu ada inspeksi dan bench test berkala mengikuti rujukan API 576 untuk memastikan set pressure masih akurat, sementara konstruksi bejananya sendiri diatur ASME Boiler and Pressure Vessel Code Section VIII [2][3]. Alat pengaman yang tidak pernah diuji adalah janji yang belum pernah dibuktikan.

Kesimpulannya

Relief valve dan rupture disk adalah asuransi mekanis yang hanya bekerja apabila tiga hal dijaga: set pressure yang dihitung dengan benar, kombinasi alat yang sesuai fluidanya, dan inspeksi yang tidak pernah ditunda. Tekanan tidak pernah bernegosiasi, sehingga satu-satunya pilihan adalah memastikan penjaganya selalu siap. Dalam arsitektur keselamatan pabrik, kedua alat ini menduduki lapis terakhir sebelum kegagalan bejana.
